喷气式吹雪车的总体构造

2021-01-19 11:00:25

次

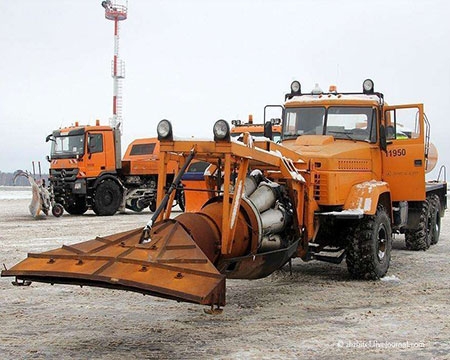

喷气式吹雪车以载重汽车为载体，在车身大梁尾部左右并排安装两台涡轮喷气发动机。发动机尾部装有主喷管和前喷管。喷气式吹雪车主要有电气仪表系统和发动机工作系统两大部分组成。

（一）电气仪表系统：1.电气系统、2.仪表系统；（二）发动机工作系统：1.

主要机件、2.附件系统；（三）工作过程。

(一)电气仪表系统

1.电气系统为发动机提供起动动力和进行起动控制。

2.仪表系统主要用于测量发动机各工作状态下的参数，便于操作人员了解发动机的工作情况，判断发动机可能发生的故障，从而通过控制装置控制发动机工作。

喷气式吹雪车

a.电气系统：①起动机；②起动喷油点火装置；③起动箱。

b.仪表系统：①转速表；②浮子式油量表；③排气温度表；④电动三用表。

c.主要机件：①压气机；②燃烧室；③涡轮；④喷管。

d.附件系统：①滑油系统；②燃油系统；③起动系统

发动机工作时，进入发动机的空气，流经压气机时，由于压气机叶轮高速转动对空气作功，使空气得到压缩，压力提高。经压缩后的空气进入燃烧室，空气在燃烧室内和从工作喷嘴喷出的燃油混合，进行连续不断的燃烧，使空气获得大量的热能，温度大大提高。

高温和具有一定压力的燃气进入涡轮，在涡轮内进行膨胀，将燃气的部分热能转换为使涡轮旋转的功，带动压气机转动。流经涡轮的燃气进入喷管，在喷管内继续膨胀，将燃气的部分热能转换为动能，从喷口高速喷出，产生吹扫力。
